全自動水平分型無箱造型機
- 产品型号：JZ3545 / JZ4555 / JZ5565 / JZ6
- 砂箱尺寸：350450 / 450550 / 550650 /
- 造型速度：30sec/mold / 30sec/mold / 30s
- 控制方法：觸摸屏/PLC
咨詢熱線
13629800170, 13629800170,13629800170
我要留言中文产品介紹

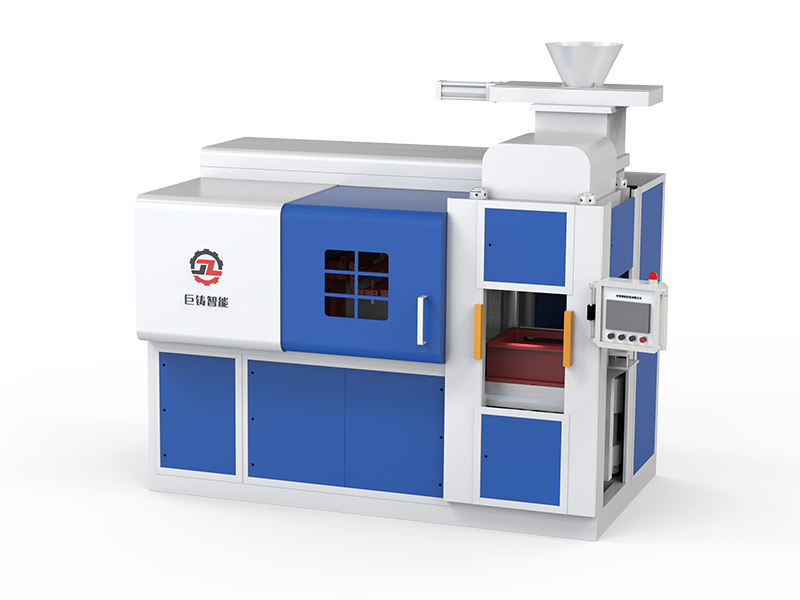

全自動水平分型無箱造型機
Fully Automatic Horizontal Parting Flaskless Molding Machine
注：可根據客戶需要定制特殊尺寸機型
| 型號type | JZ3545 | JZ4555 | JZ5565 | JZ6575（雙面射砂） | JZ7585（雙面射砂） | JZ100100（雙面射砂） |
| 砂箱尺寸（長寬） | 350450 | 450550 | 550650 | 650750 | 750850 | 10001000 |
| Size of sandbox（mm） | ||||||
| （lengthwidth） | ||||||
| 砂箱高度數控調節 | （上）120-200 | （上）120-200 | （上）150-200 | （上）150-200 | （上）170-220 | （上）200-250 |
| Sand box height | （下）120-200 | （下）120-200 | （下）150-200 | （下）150-200 | （下）170-220 | （下）200-250 |
| Comtrol adjustment | ||||||
| 造型方法 | 氣流射砂+擠壓 | 氣流射砂+擠壓 | 氣流射砂+擠壓 | 氣流射砂+擠壓 | 氣流射砂+擠壓 | 氣流射砂+擠壓 |
| Moulding mode | Air shot sand+extrusion | Air shot sand+extrusion | Air shot sand+extrusion | Air shot sand+extrusion | Air shot sand+extrusion | Air shot sand+extrusion |
| 造型速度 | 30sec/mold （不包含下芯时长） | 30sec/mold （不包含下芯时长） | 30sec/mold （不包含下芯时长） | 35sec/mold (不包含下芯时长） | 35sec/mold (不包含下芯时长） | 45sec/mold (不包含下芯时长） |
| Moldding takt | ||||||
| 驅動方法 | 空气&气动&液压装置 Air&pneumate&hydraulic device | 空气&气动&液压装置 Air&pneumate&hydraulic device | 空气&气动&液压装置 Air&pneumate&hydraulic device | 空气&气动&液压装置 Air&pneumate&hydraulic device | 空气&气动&液压装置 Air&pneumate&hydraulic device | 空气&气动&液压装置 Air&pneumate&hydraulic device |
| Drive method | ||||||
| 輸入電壓 | AC220~380V | AC220~380V | AC220~380V | AC220~380V | AC220~380V | AC220~380V |
| Input vottage | ||||||
| 伺服電機功率 | 18.5KW | 18.5KW | 22KW | 30KW | 30KW | 45KW |
| Motor power | ||||||
| 控制方法 | 觸摸屏/PLC | 觸摸屏/PLC | 觸摸屏/PLC | 觸摸屏/PLC | 觸摸屏/PLC | 觸摸屏/PLC |
| Control mode | ||||||
| 工作氣動壓力(mpa) | 0.55~0.75 | 0.55~0.75 | 0.55~0.75 | 0.55~0.75 | 0.55~0.75 | 0.55~0.75 |
| Pneumatic working pressure | ||||||
| 模具類型 | 铝制双面板 Aluminium doubule panel | 铝制双面板 Aluminium doubule panel | 铝制双面板 Aluminium doubule panel | 铝制双面板 Aluminium doubule panel | 铝制双面板 Aluminium doubule panel | 铝制双面板 Aluminium doubule panel |
| Mould type | ||||||
| 模板厚度 | 20-25mm | 20-25mm | 20-25mm | 25-30mm | 25-30mm | 25-30mm |
| Thickness of template | ||||||
| 澆冒口直徑 | Φ20、Φ25、Φ30、 Φ35 | Φ20、Φ25、Φ30、 Φ35 | Φ20、Φ25、Φ30、 Φ35 | Φ20、Φ25、Φ30、 Φ35 | Φ20、Φ25、Φ30、 Φ35 | Φ20、Φ25、Φ30、 Φ35 |
| Pouring and riser’diameter | ||||||
| 砂型濕度 | 3.0-3.7% | 3.0-3.7% | 3.0-3.7% | 3.0-3.7% | 3.0-3.7% | 3.0-3.7% |
| Humidity of sand mold | ||||||
| 液壓油 | 46#抗磨液壓油 46hydraulic oil | 46#抗磨液壓油 46hydraulic oil | 46#抗磨液壓油 46hydraulic oil | 46#抗磨液壓油 46hydraulic oil | 46#抗磨液壓油 46hydraulic oil | 46#抗磨液壓油 46hydraulic oil |
| Hydraulic oil |
中文产品優點
1、提高生産功效，節省人力資源；
2、高效穩定，24H持續運作；
3、砂型高度可調，節省型砂；
4、安全光柵，確保安全使用；
5、內置千組記憶功能，更換模具無需調機；
6、設備故障率低，能自我診斷；
7、操作簡單，無需專業技術工；
8、伺服液壓閉環控制，能耗低。
