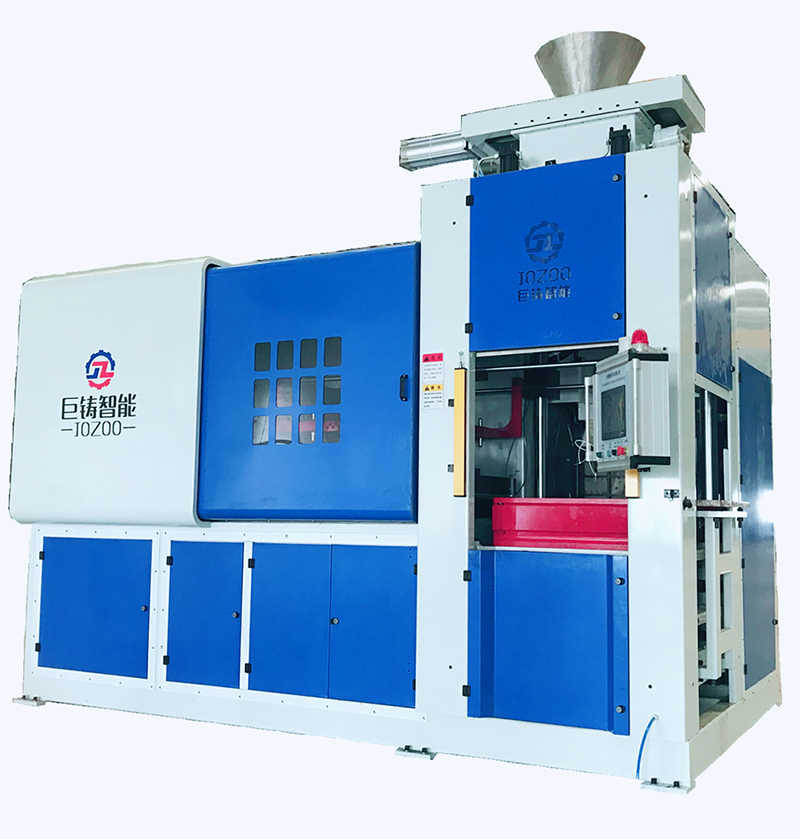

全自動上下射砂無箱造型機
- 产品型号：JZ5565TB / JZ6575TB / JZ7585TB
- 砂箱尺寸：550650 / 650750 / 750850
- 造型速度：35sec/mold / 38sec/mold / 38
- 控制方法：觸摸屏/PLC
咨詢熱線
13629800170, 13629800170,13629800170
我要留言中文产品介紹
全自動上下射砂無箱造型機
Fully Automatic Top-bottom Blow Sand Flaskless Molding Machine
| 型號type | JZ5565TB | JZ6575TB | JZ7585TB |
| 砂箱尺寸（長寬） | 550650 | 650750 | 750850 |
| Size of sandbox（mm） | |||
| （lengthwidth） | |||
| 砂箱高度數控調節 | （上）150-200 | （上）150-200 | （上）170-220 |
| Sand box height | （下）150-200 | （下）150-200 | （下）170-220 |
| Comtrol adjustment | |||
| 造型方法 | 氣流射砂+擠壓 | 氣流射砂+擠壓 | 氣流射砂+擠壓 |
| Moulding mode | Air shot sand+extrusion | Air shot sand+extrusion | Air shot sand+extrusion |
| 造型速度 | 35sec/mold （不包含下芯时长） | 38sec/mold （不包含下芯时长） | 38sec/mold （不包含下芯时长） |
| Moldding takt | |||
| 驅動方法 | 空气&气动&液压装置 Air&pneumate&hydraulic device | 空气&气动&液压装置 Air&pneumate&hydraulic device | 空气&气动&液压装置 Air&pneumate&hydraulic device |
| Drive method | |||
| 輸入電壓 | AC220~380V | AC220~380V | AC220~380V |
| Input vottage | |||
| 電機功率 | 22KW | 30KW | 30KW |
| Motor power | |||
| 控制方法 | 觸摸屏/PLC | 觸摸屏/PLC | 觸摸屏/PLC |
| Control mode | |||
| 工作氣動壓力(mpa) | 0.55~0.75 | 0.55~0.75 | 0.55~0.75 |
| Pneumatic working pressure | |||
| 模具類型 | 铝制双面板 Aluminium doubule panel | 铝制双面板 Aluminium doubule panel | 铝制双面板 Aluminium doubule panel |
| Mould type | |||
| 模板厚度 | 20-25mm | 25-30mm | 25-30mm |
| Thickness of template | |||
| 澆冒口直徑 | Φ30、 Φ35、 Φ40 | Φ30、 Φ35、 Φ40 | Φ30、 Φ35、 Φ40 |
| Pouring and riser’diamete | |||
| 砂型濕度 | 3.0-3.7% | 3.0-3.7% | 3.0-3.7% |
| Humidity of sand mold |
中文产品優點：
1、射砂無死角；
2、上下射砂 多喷嘴任意调节；
3、射砂均勻。
